Основные этапы ремонта частотных преобразователей: от диагностики до тестирования

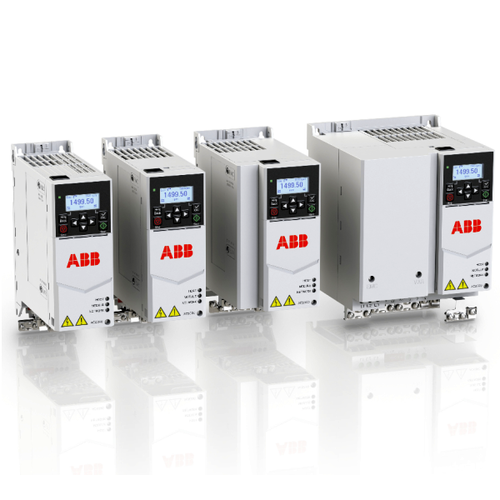

Частотные преобразователи (ЧП) широко используются в промышленности и бытовых системах для управления скоростью электродвигателей. Со временем или в результате различных внешних факторов они могут выходить из строя. Восстановление работоспособности этих устройств проходит через несколько ключевых этапов – от первичной диагностики до финального тестирования. В этой статье подробно разберем каждый этап процесса ремонта ЧП.

Диагностика: определение причин неисправности

Перед тем как приступить к ремонту, необходимо точно определить, в чем заключается проблема. Диагностика является важнейшим этапом, поскольку без выявления первопричины неисправности возможны повторные поломки после ремонта.

Первичный осмотр

Первым делом проводится визуальный осмотр устройства. Обращается внимание на следующие признаки:

• Следы перегрева (потемневшие участки на плате, деформация корпуса). Перегрев может быть вызван недостаточной вентиляцией, износом вентиляторов или повышенной нагрузкой.
• Видимые повреждения компонентов (вздутие конденсаторов, обгоревшие элементы). Это явные признаки выхода из строя электроники.
• Следы влаги или загрязнения внутри корпуса. Влага может привести к короткому замыканию и коррозии контактов.
• Надежность соединений проводов и контактов. Иногда проблема может заключаться в ослабленных соединениях, что приводит к перебоям в работе.

Подключение к диагностическому оборудованию

Если визуальный осмотр не дал точного ответа, ЧП подключается к специализированному диагностическому оборудованию. Используются:

• Осциллографы для проверки работы электронных компонентов.
• Мультиметры для измерения напряжения, сопротивления и тока в различных цепях.
• Анализаторы мощности для проверки корректности работы преобразователя.
• Тепловизоры для выявления перегрева отдельных компонентов.

Анализ кодов ошибок

Многие современные частотные преобразователи имеют систему самодиагностики, которая позволяет считывать коды ошибок. Например, ошибки могут указывать на перегрев, нехватку напряжения, короткое замыкание или сбои в работе микропроцессора.

Разборка и устранение загрязнений

После диагностики начинается физическое вмешательство в устройство. Первым шагом на этом этапе является его разборка и очистка.

Разборка устройства

Частотный преобразователь аккуратно вскрывается, при этом фиксируется расположение всех снятых элементов. Разборка включает:

• Снятие защитного корпуса.
• Отсоединение разъемов и кабелей.
• Демонтаж радиаторов и вентиляторов охлаждения.
• Выемка печатных плат для дальнейшей диагностики.

Очистка внутренних компонентов

Частотный преобразователь может выйти из строя из-за накопления пыли, грязи или остатков масла. Для очистки применяются:

• Сжатый воздух для удаления мелкой пыли.
• Специальные растворы для удаления жирных загрязнений и остатков масла.
• Антистатические щетки для очистки контактов, предотвращающие статическое повреждение чувствительных элементов.
• Изопропиловый спирт для обезжиривания и очистки печатных плат.

Замена и восстановление поврежденных компонентов

На этом этапе проводится замена неисправных элементов или их ремонт. Основные виды повреждений включают:

Выход из строя силовых транзисторов и диодов

Силовые ключи отвечают за регулирование напряжения и тока. Их неисправность часто приводит к полному отказу устройства. Производится замена поврежденных компонентов на новые с аналогичными характеристиками. Также проверяются сопутствующие элементы, такие как резисторы и драйверы управления.

Проблемы с конденсаторами

Конденсаторы, особенно электролитические, подвержены износу. Признаки неисправности:

• Вздутие корпуса.
• Изменение емкости.
• Повышенное внутреннее сопротивление (ESR).

Заменяются только качественные элементы, способные выдерживать рабочие параметры ЧП.

Поврежденные печатные платы

Если на печатных платах обнаружены оборванные дорожки или сгоревшие участки, проводится их восстановление с помощью пайки. В сложных случаях изготавливаются новые платы или используются запасные от аналогичных моделей.

Прошивка и калибровка устройства

После аппаратного ремонта необходимо восстановить программное обеспечение устройства и провести его калибровку.

Обновление микропрограммного обеспечения

Некоторые неисправности могут быть вызваны сбоями в ПО. Обновление прошивки может решить такие проблемы без необходимости аппаратного ремонта. Также проверяется корректность загруженных параметров.

Настройка параметров работы

После обновления ПО производится настройка ЧП, включая:

• Установку рабочих пределов напряжения и частоты.
• Настройку систем защиты от перегрузок, перегрева и короткого замыкания.
• Калибровку датчиков и систем управления.
• Проверку обратной связи при управлении двигателем.

Финальное тестирование и сборка устройства

Перед тем как вернуть частотный преобразователь в эксплуатацию, он проходит финальные тесты.

Проверка в тестовом режиме

ЧП подключается к нагрузке и проходит тестирование по следующим параметрам:

• Устойчивость работы на разных режимах нагрузки.
• Корректность работы системы защиты.
• Соответствие выходных характеристик заявленным параметрам.
• Проверка отклика на управляющие сигналы.

Окончательная сборка и проверка

После успешного тестирования частотный преобразователь собирается и проводится финальная проверка. Если устройство работает стабильно, оно готово к установке и дальнейшей эксплуатации. Проверяется:

• Надежность соединений.
• Работа системы охлаждения.
• Герметичность корпуса (при необходимости).

Ремонт частотного преобразователя – это сложный, но логичный процесс, включающий несколько важных этапов: диагностику, очистку, замену компонентов, прошивку, калибровку и тестирование. Грамотный подход к ремонту позволяет продлить срок службы устройства, сократить затраты на покупку нового оборудования и обеспечить надежность работы электротехнических систем.
